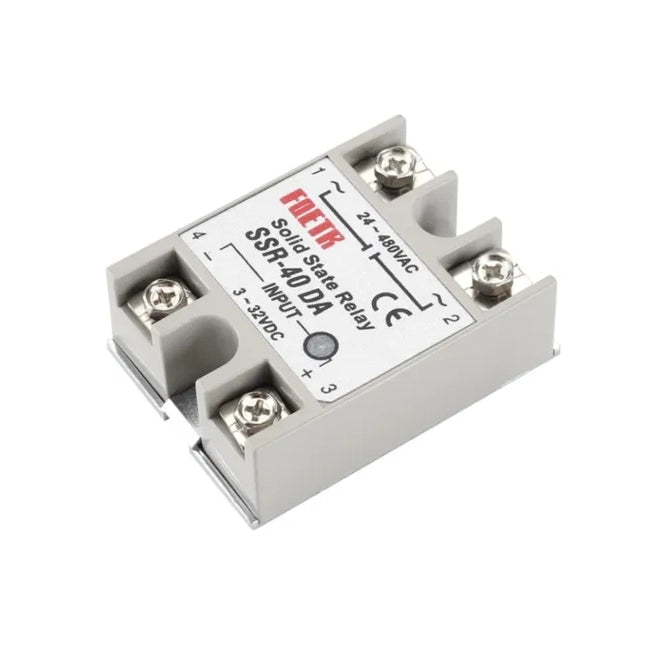

Relé de Estado Sólido SSR-40DA 40A 24-380V AC / 3-32V DC

Descripción del producto

El SSR-40DA es un relé de estado sólido diseñado para controlar cargas de corriente alterna de hasta 40 A mediante una señal de control de corriente continua de bajo voltaje.

A diferencia de un relé electromecánico convencional, utiliza componentes semiconductores y no posee contactos mecánicos móviles, permitiendo una conmutación silenciosa y adecuada para aplicaciones donde se requieren maniobras frecuentes.

Es especialmente útil en controladores de temperatura PID, sistemas de automatización, calefacción eléctrica, iluminación y otras cargas AC compatibles. La salida admite un rango de 24 a 380 V AC y la entrada de control funciona entre 3 y 32 V DC.

Características principales

• Modelo SSR-40DA.
• Corriente máxima nominal: 40 A.
• Entrada de control: 3-32 V DC.
• Salida: 24-380 V AC.
• Relé de estado sólido DC-AC.
• Conmutación por cruce por cero.
• Sin contactos mecánicos.
• Funcionamiento silencioso.
• Indicador LED de activación.
• Terminales de conexión mediante tornillos.
• Montaje mediante tornillos.
• Ideal para controladores PID y automatización.
• Requiere disipación de calor adecuada para trabajar con corrientes elevadas.

Especificaciones técnicas

Las dimensiones pueden variar ligeramente según el fabricante de la versión SSR-40DA; la referencia comercial consultada en Chile especifica 60 × 45 × 23 mm.

Compatibilidad / uso

El SSR-40DA permite controlar una carga de 24-380 V AC utilizando una señal de control de 3-32 V DC.

Puede utilizarse en:

• Controladores de temperatura PID.
• Resistencias calefactoras.
• Hornos eléctricos.
• Sistemas de calefacción.
• Automatización industrial.
• Control de iluminación AC.
• Algunas cargas de motores AC compatibles.
• Sistemas controlados mediante microcontroladores o circuitos lógicos.

Importante: que el relé esté especificado como 40 A no significa que deba utilizarse continuamente a 40 A sin disipación. Para cargas elevadas es necesario instalar un disipador térmico adecuado; algunas referencias recomiendan disipación especialmente por encima de 10 A.

Beneficios

• Control de cargas AC mediante señal DC: permite utilizar una señal de bajo voltaje para controlar una carga de mayor tensión.
• Sin contactos mecánicos: no genera desgaste por movimiento de contactos.
• Conmutación silenciosa: adecuado para equipos donde se desea reducir ruido.
• Cruce por cero: ayuda a reducir interferencias durante la conmutación.
• 40 A de capacidad nominal: permite controlar cargas importantes cuando se utiliza correctamente.
• Formato compacto: facilita su instalación en tableros y proyectos de automatización.

Ideal para

• Técnicos en automatización.
• Electricistas.
• Talleres y mantenimiento industrial.
• Controladores PID.
• Sistemas de calefacción.
• Proyectos de electrónica de potencia.
• Automatización de máquinas.
• Control de cargas AC mediante Arduino, PLC u otros controladores compatibles.

Contenido del paquete

• 1 × Relé de estado sólido SSR-40DA 40 A

No incluye disipador térmico, salvo que se indique expresamente en la publicación o variante adquirida.

Cuidados y advertencias

• Producto para trabajar con tensiones peligrosas: la salida puede manejar hasta 380 V AC.
• Desconectar completamente la alimentación antes de realizar conexiones.
• Utilizar conductores, protecciones y terminales adecuados para la corriente de la carga.
• Instalar disipador térmico cuando corresponda, especialmente con cargas elevadas.
• No superar los límites de corriente y tensión especificados.
• El SSR presenta calentamiento durante el funcionamiento; la temperatura depende de la corriente y las condiciones de disipación.
• Verificar cuidadosamente la polaridad de la entrada DC.
• No confundir la entrada de control DC con los terminales de salida AC.
• Utilizar una protección eléctrica adecuada para la carga.
• La instalación debe ser realizada por una persona técnicamente competente.

Estado del producto

Nuevo
