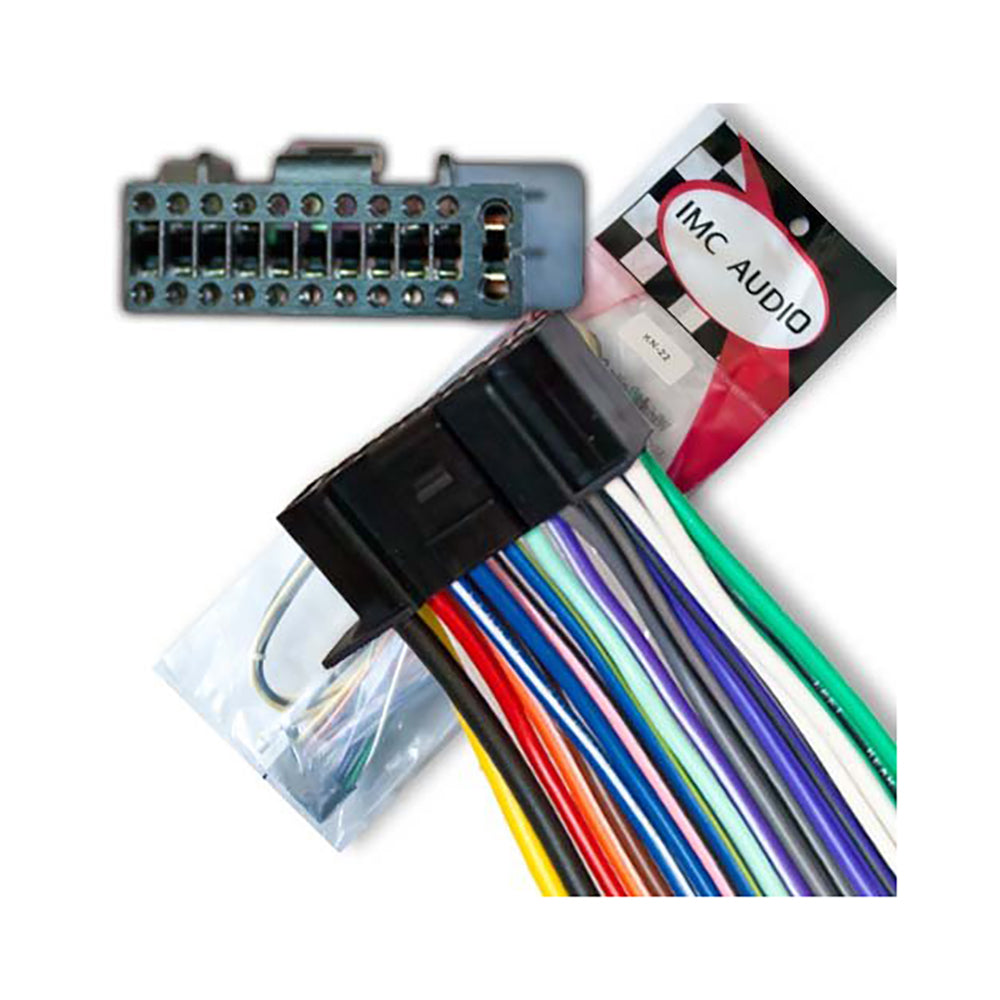

Arnés de Cableado 22 Pines para Radios Kenwood DDX, KVT, DNX y KMR

Descripción

Arnés de cableado diseñado para conectar determinadas unidades principales de audio para automóvil Kenwood con el sistema eléctrico y de audio del vehículo.

Su conector de 22 pines está diseñado para conectarse directamente a unidades Kenwood compatibles, proporcionando las conexiones necesarias para alimentación, parlantes y diferentes funciones auxiliares del sistema de audio.

Es una solución práctica para reemplazar un arnés original perdido o dañado o para facilitar la instalación de una unidad Kenwood compatible sin tener que intervenir directamente sobre el conector posterior del equipo. Las referencias disponibles describen este arnés como compatible con diversas unidades Kenwood de las familias DDX, KVT, DNX y KMR.

Características principales

• Arnés de cableado para radios Kenwood.
• Conector de 22 pines.
• Diseñado para determinadas unidades Kenwood DDX, KVT, DNX y KMR.
• Permite reemplazar un arnés original perdido o deteriorado.
• Facilita la conexión de alimentación y audio.
• Cableado con identificación por colores.
• Diseño compacto y liviano.
• Instalación mediante conexión directa al conector compatible.
• Ideal como repuesto para sistemas de audio Kenwood.
• Fabricado con conductores de cobre y revestimiento plástico/PVC según las referencias del producto.

Compatibilidad

Compatible con determinadas unidades Kenwood de las siguientes familias:

• Kenwood DDX
• Kenwood KVT
• Kenwood DNX
• Kenwood KMR

Entre los modelos asociados a este tipo de arnés se encuentran referencias como:

• DDX7019
• DDX8019
• DDX6019
• DDX514
• DDX516
• DDX616
• DDX714
• DDX814
• DDX896
• KVT-512
• KVT-514
• KVT-516
• KVT-614
• KVT-696
• DNX7100
• DNX710EX
• DNX5140
• DNX5160
• DNX5180
• DNX6000EX
• DNX6020EX
• DNX6040
• DNX6140
• DNX6160
• DNX6180
• DNX6960
• DNX6980
• DNX7000EX
• DNX7020EX
• DNX7140
• DNX7180
• DNX9140
• DNX9960
• DNX9980HD
• KMR-700U
• KMR-550U
• KMR-350U

Esta lista debe considerarse referencial, ya que la compatibilidad definitiva debe comprobarse mediante el modelo exacto y el conector de la radio.

⚠️ Importante antes de comprar

No todos los radios Kenwood utilizan el mismo arnés.

Este producto utiliza un conector de 22 pines, por lo que antes de comprar es fundamental comprobar:

1. El modelo exacto de la unidad Kenwood.
2. Que el equipo utilice un conector de 22 pines compatible.
3. La distribución de pines del equipo.
4. Que el arnés requerido por el equipo corresponda a esta versión.

Kenwood utiliza diferentes configuraciones de conectores según el modelo; por ejemplo, existen también arneses Kenwood de 16 pines, por lo que no deben confundirse entre sí.

Especificaciones técnicas

Funciones del cableado

Dependiendo del modelo Kenwood específico, el arnés permite realizar conexiones correspondientes a funciones como:

• Alimentación de batería.
• Alimentación con encendido.
• Tierra.
• Parlante delantero izquierdo.
• Parlante delantero derecho.
• Parlante trasero izquierdo.
• Parlante trasero derecho.
• Control de amplificador/antena.
• Control remoto.
• Otras funciones específicas según la unidad.

Los colores y funciones concretas pueden variar según la generación y modelo del equipo, por lo que no recomendaría publicar una tabla universal de colores para todos los Kenwood. Los manuales oficiales de Kenwood muestran que las funciones de los cables dependen del modelo de la unidad.

Instalación

1. Apagar completamente el sistema de audio.
2. Desconectar el terminal negativo de la batería del vehículo.
3. Comprobar que el conector corresponda al radio Kenwood.
4. Conectar el arnés al equipo.
5. Realizar las conexiones correspondientes al vehículo respetando la función de cada cable.
6. Asegurar y aislar correctamente todas las conexiones.
7. Reconectar la batería.
8. Probar alimentación, parlantes y funciones del equipo antes de reinstalarlo.

Se recomienda instalación por un técnico especializado en audio automotriz, especialmente cuando sea necesario adaptar el cableado al vehículo.

Ventajas

• Permite reemplazar un arnés original extraviado o dañado.
• Evita tener que modificar el conector original de la radio.
• Conector de 22 pines diseñado para equipos compatibles.
• Cableado identificado por colores.
• Solución práctica para instalaciones y reparaciones.
• Compatible con numerosas unidades Kenwood de generaciones anteriores.

Ideal para

• Reemplazo de arnés Kenwood.
• Reparación de radios de automóvil.
• Instalación de unidades Kenwood compatibles.
• Restauración de sistemas de audio.
• Proyectos de audio automotriz.
• Instaladores profesionales de car audio.
• Usuarios que hayan perdido el arnés original de su radio.

Contenido del paquete

• 1 × Arnés de cableado para Kenwood de 22 pines

Compatibilidad eléctrica

No requiere transformador.

Es un componente pasivo del sistema eléctrico de un automóvil y funciona como conexión entre la unidad de audio y el cableado correspondiente del vehículo.

Cuidados y recomendaciones

• Verificar el modelo exacto de la radio antes de comprar.
• Confirmar que el equipo utilice el conector correspondiente de 22 pines.
• No forzar el conector si no encaja correctamente.
• No modificar los cables sin verificar previamente su función.
• Desconectar la batería antes de realizar trabajos eléctricos.
• Aislar correctamente las conexiones expuestas.
• Ante dudas sobre la asignación de pines, consultar el manual de la unidad Kenwood.

Estado del producto

Nuevo, si corresponde a la unidad que estás comercializando.
