Descripción
Un relé de estado sólido (SSR) es sólo lo que suena; un IC que actúa como un relé mecánico. Ellos le permiten controlar cargas de alta tensión de los circuitos de control de tensión inferior. Relés de estado sólido, tienen varias ventajas sobre los relés mecánicos. Una de tales ventajas es que pueden ser conmutados por un voltaje mucho menor y con una corriente mucho menor que la mayoría de los relés mecánicos. Además, debido a que no hay contactos móviles. Los relés de estado sólido pueden conmutar mucho más rápido y durante mucho más tiempo sin tener que reemplazarlos.

Logran esto mediante el uso de luz infrarroja como el «contacto«, un relé de estado sólido es realmente sólo un LED IR y un Phototriac sellado en una pequeña caja. Gracias al hecho de que los dos lados del relé son foto–acoplados, puede confiar en el mismo tipo de aislamiento eléctrico como en relés mecánicos. Estos relés de estado sólido particulares pueden interrumpir 380VAC y 40A.

Larga vida útil y una alta fiabilidad
Altamente fiable y compacto de tamaño
Diseñado para ofrecer a los usuarios la máxima simplicidad
Conmutación rápida
Método de montaje: pernos fijos
Tiempo de conmutación: <= ms t10
Variaciones

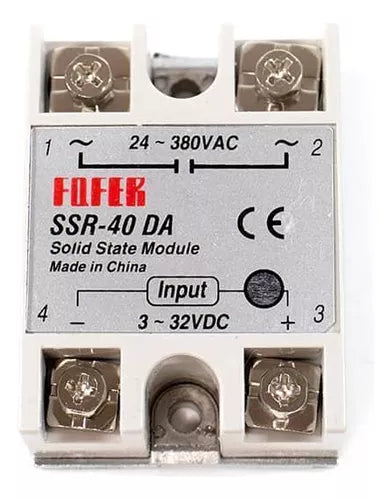

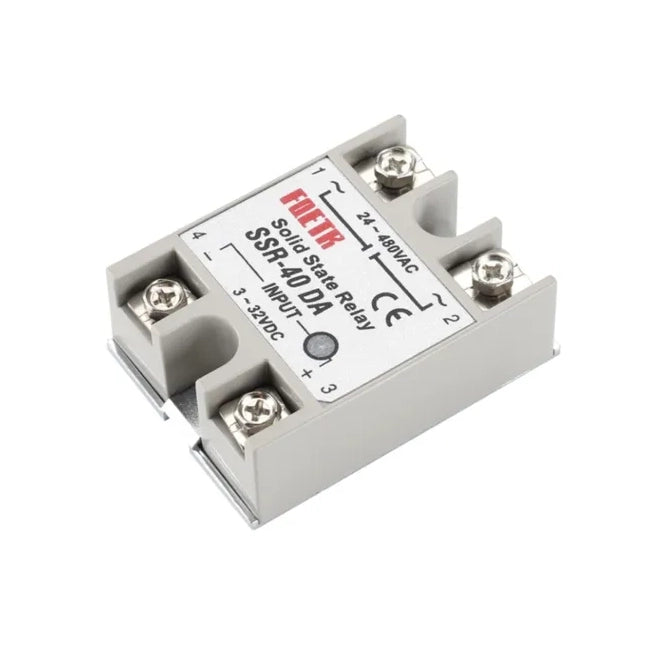

SSR-40 DA
Voltaje de salida: 24 a 380 VAC
Corriente de salida: 40A
Tensión de entrada: 3 – 32 VDC
Método de control: CC a CA
SSR-40 AA
Voltaje de salida: 24-380 VAC
Corriente de salida: 40A
Tensión de entrada: 80 – 250 VAC
Método de control: CA a CA
